SolidWorks工程图如何画一个红色五角星？
大体步骤都与其他软件没什么不同，
填充颜色方面有点不同，
具体见下方。
工具/原料
- 电脑
- SolidWorks软件
方法/步骤
- 1

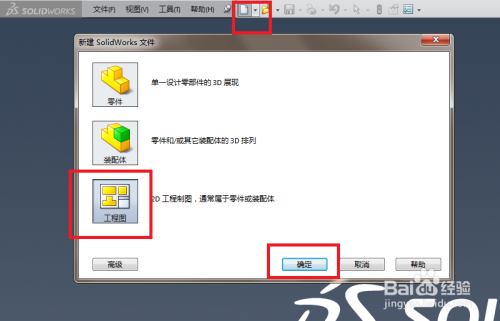

如下图所示，
打开SolidWorks软件，
点击标题栏中的“新建”图标，
弹出“新建SolidWorks文件”对话框，
在对话框中选择“工程图”，
点击对话框下方的“确定”。
- 2

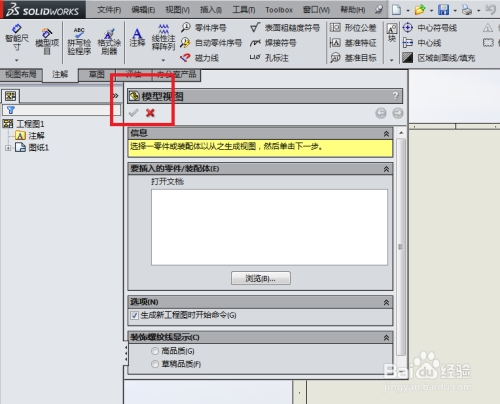

如下图所示，
打开SolidWorks工程图创建成功，
首先，软件就自动弹出一个“模型视图”对话框，
如果我们是要根据三维实体来创建工程图，
或许这个对话框还用的上，
但是，
这里我们是画五角星，
所以只好给它叉掉了。
- 3

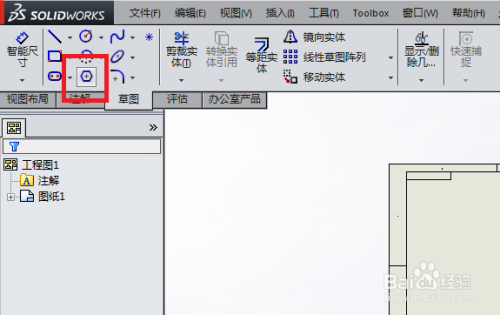

如下图所示，
在草图工具栏中点击“多边形”图标，
激活多边形命令。
- 4

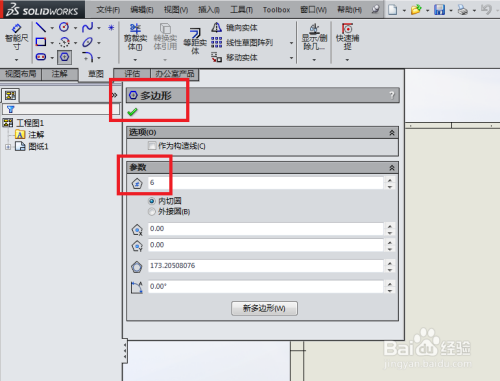

如下图所示，
出现“多边形”对话框，
注意参数一栏中的边数：6，
意味着如果我们不改，
那画出来的是正六边形。
- 5
如下图所示，
将参数一栏中的边数改成5，
然后在工程图空白处随手画一个正五边形，
点击对话框左上角的√，
完成正五边形的绘制。
- 6

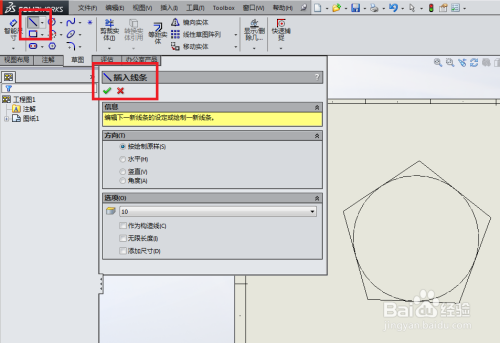

如下图所示，
点击草图工具栏中的“直线”图标，
弹出“插入线条”对话框。
- 7

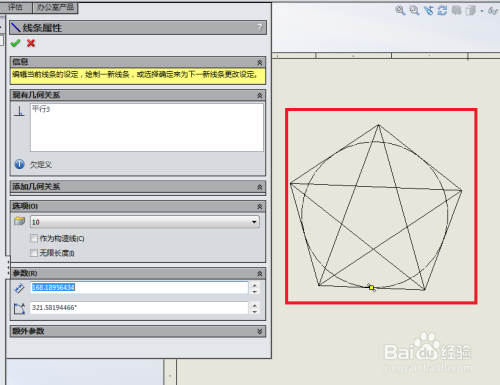

如下图所示，
将正五边形按下图所示的样子两两连接。
- 8

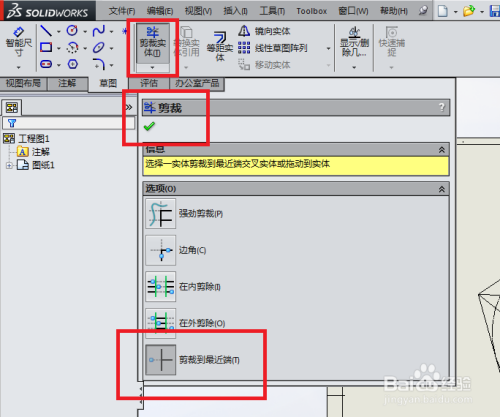

如下图所示，
点击草图工具栏中的“裁剪实体”图标，
弹出“裁剪”对话框，
默认的裁剪方式是“裁减到最近端”。
- 9

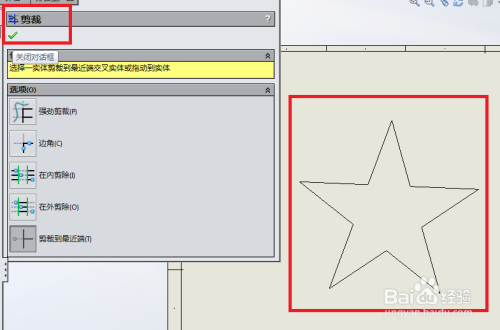

如下图所示，
裁剪出红色框选中的五角星形象，
点击对话框左上角的√，
完成这一步操作。
- 10

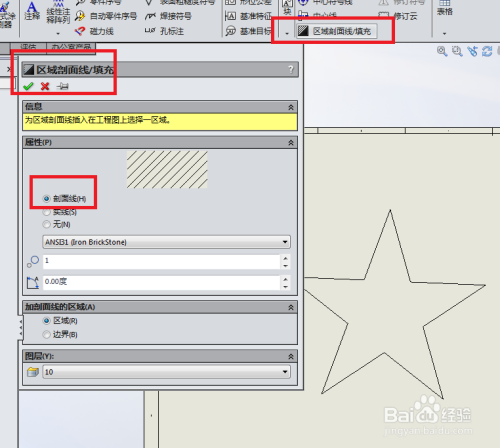

如下图所示，
在“注解”工具栏中点击“区域剖面线/填充”图标，
弹出“区域剖面线/填充”对话框，
注意，
默认的属性是剖面线，
这个后边要改。
- 11

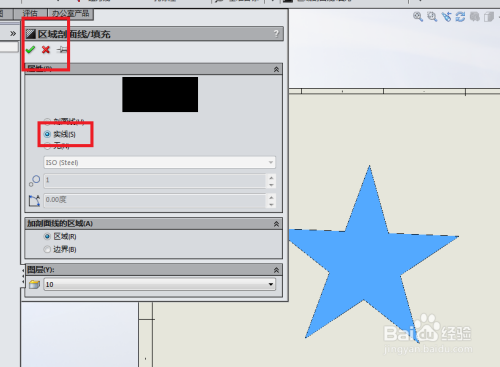

如下图所示，
鼠标左键选择五角星，
属性一栏改成“实线”，
然后就可以看到预览的效果了，
点击对话框左上角的√，
至此，
完成填充。
- 12

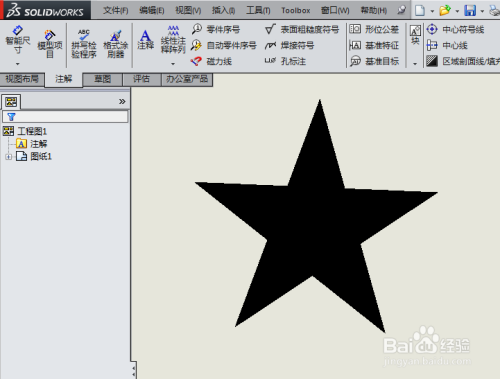

如下图所示，
五角星填充完毕，
只不过是黑色的，
并不是我们要的红色五角星。
- 13

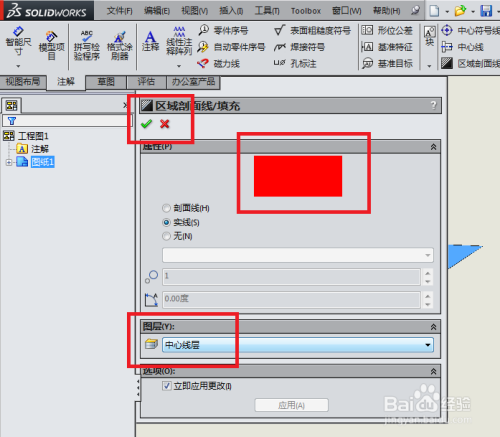

如下图所示，
鼠标左键点击填充部位，
弹出“区域剖面线/填充”对话框，
将图层改成“中心线层”，
点击√。
- 14

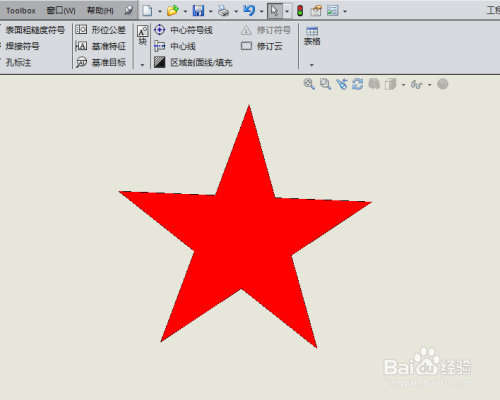

如下图所示，
一个红色五角星绘制成功了。
END
